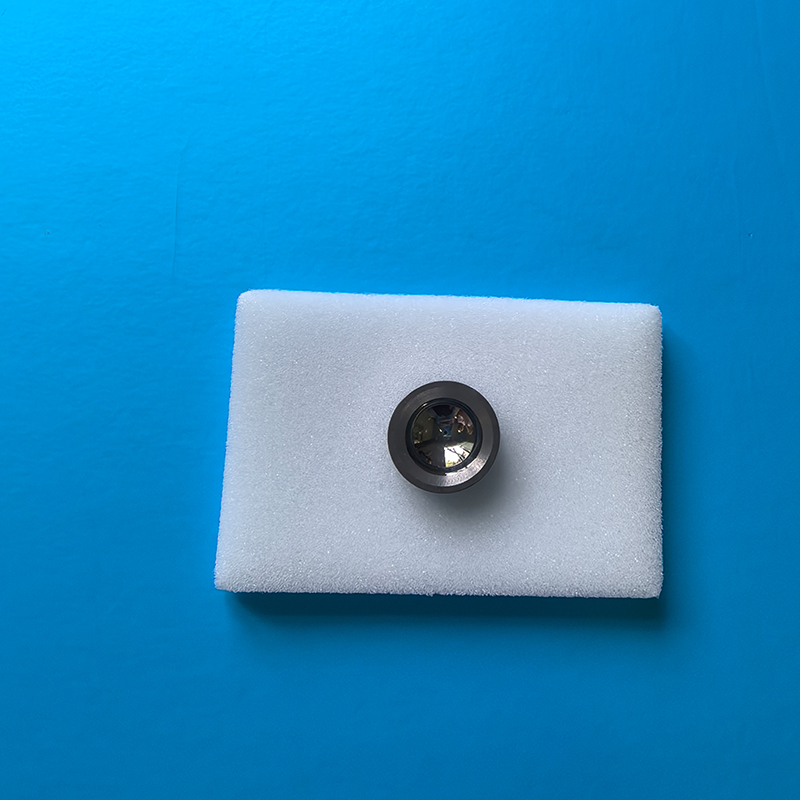

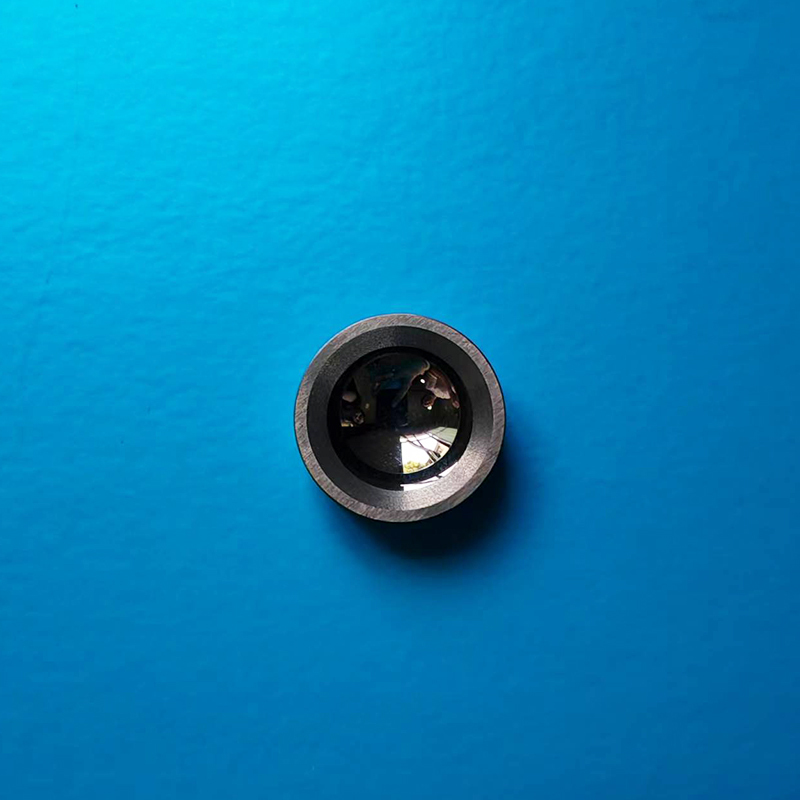

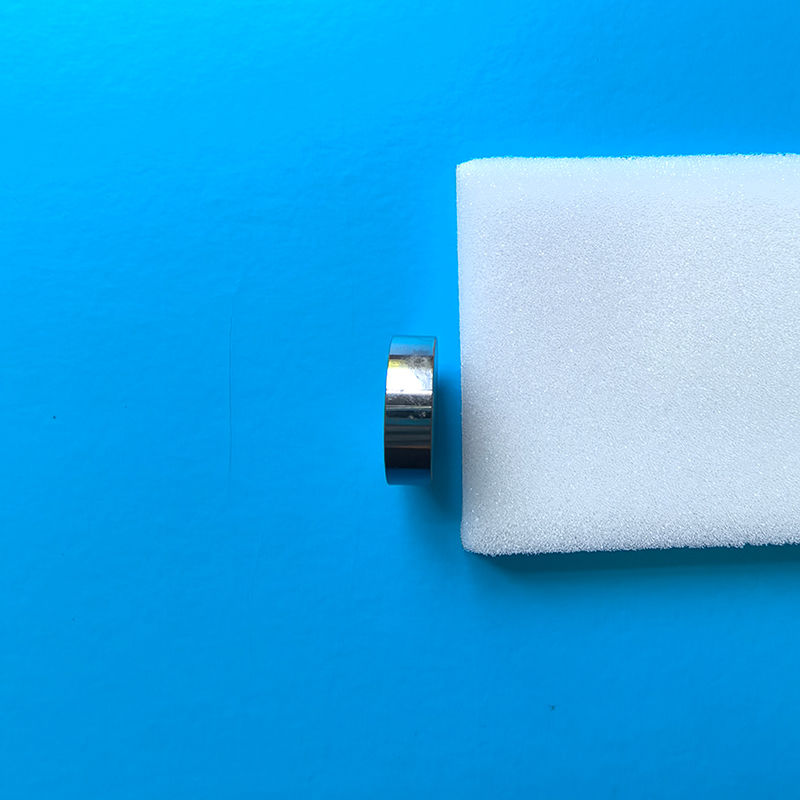

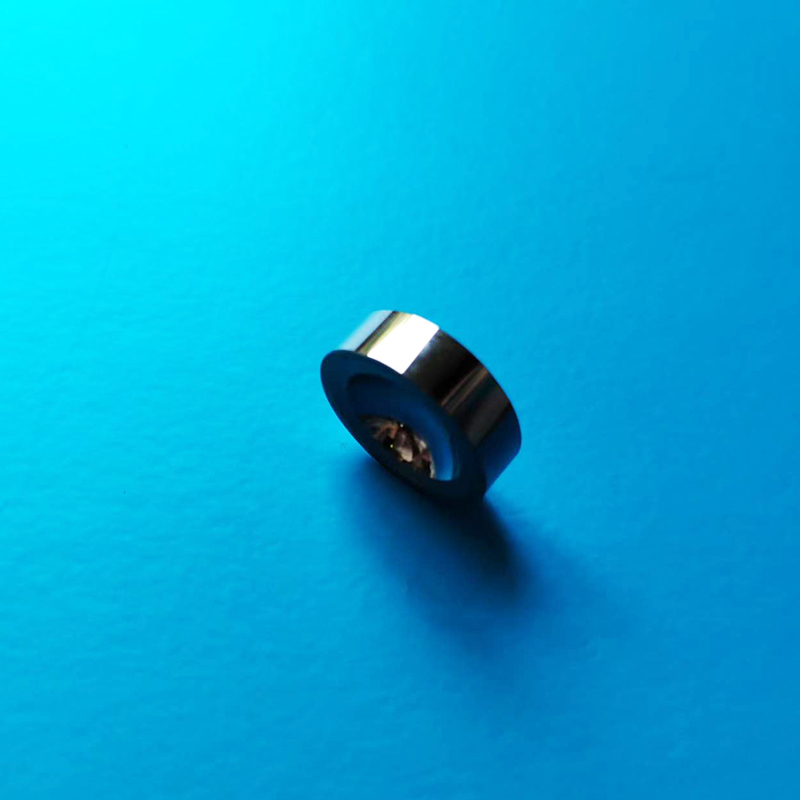

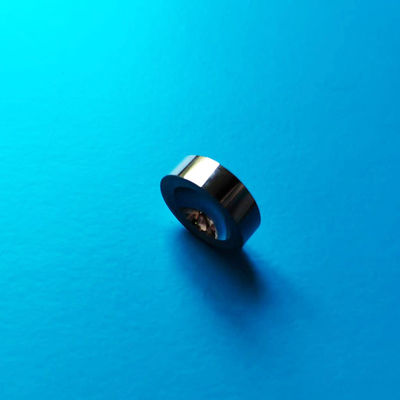

精密タングステンカーバイド金型 カスタム K10-K30 グレード

製品の説明

精密 タングメン カービッド 滑らかな 円形 弧 と 切る

製品概要

ワルフタンカービッド (WC-Co) 型は,ベース材料としてワルフタンカービッドと結合剤としてコバルトで構成された硬合金型である.金属のスタンプ,描画,申請書を作成する主要な特徴は:

• 超高硬さ(≥90HRA) 耐磨性により鋼模具をはるかに上回る
• 高温耐性(動作温度600°C+まで),高速連続加工に適している.
• 寿命が延びる常規型より5~10倍長く,停止時間を短縮します
• 精度性能精度に最適ですコンポーネント (電気コネクタ,マイクロベアリングなど)

典型的な用途

• 金属製画機: ステンレス鋼,銅合金等を深深に引くため
• スタンピング・マース:高硬度材料 (例えば,シリコン鋼,チタン合金) の精密ブランキング
• 冷凍鍛造型: ボルト/ナッツ冷凍加工
• 専門産業:航空宇宙エンジン部品,医療機器の製造

製品 の 利点

• カスタムデザイン: 非標準的な空洞幾何をサポートする.
• 表面処理: 任意の鏡磨き (Ra≤0.05μm) または摩擦を軽減するためのコーティング (TiN,DLC)
• 構造最適化: プレストレストリングの設計は,高ストレスの下での破裂を防ぎます.

機械加工 の 課題: 精密 な 凸弧 製造

1重要な困難

• 硬い材料の加工タングメンカルビッドの硬さ (ダイヤモンドに近い) は,道具の快速な磨きを引き起こす.
• 弧の精度要求: 狭い半径の許容量 (±0.005mm) と表面塗装 (Ra≤0.1μm)
• 複雑な幾何学: 深い空洞や多半径の移行 (例えば,フィレット) は,道具の振動/切片を誘発する.

2解決策

• 専門プロセス:
• スローワイヤEDM (roughing): Ø0.03mmのモリブデンワイヤを使用し,精度±0.002mm;
• EDMの沈み (仕上げ): 多軸加工付きのカスタム銅/グラフィット電極
• ダイヤモンド磨き (最終): 樹脂結合ダイヤモンドホイール,入力速度 ≤1μm/パス.
• 補助技術:
• 3Dスキャン検査: 経路修正のためのリアルタイムCADモデルの比較
• ストレス緩和熱処理: 加工後の変形を防ぐ.

3品質管理

• 寸法検査: CMM全プロフィールスキャン
• 表面の整合性: マイクロクラック検出のための白光干渉測定
• 生涯試験: シミュレーションされた作業疲労試験.
