商品の詳細:
|
|
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Sanxin |
| 証明: | ISO |
| モデル番号: | SX1308 |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 |
| 受渡し時間: | 5-30DAYS |
| 支払条件: | T/T、L/C、ウェスタンユニオン |
|
詳細情報 |
|||
| 曲げ強度: | 1500-3000 MPa | 製造工程: | 焼結と精密研削 |
|---|---|---|---|
| 製品名: | タングステンカーバイドスリーブ | アプリケーション: | 切削工具、摩耗部品、鉱山工具 |
| キーワード: | 炭化タングステン軸受け袖 | 試験順序: | 利用可能 |
| タイプ: | スリーブ | ディメション: | 外径10～300、内径3～260、高さ8～150mm |
| 耐食性: | 高い | OEMサービス: | 許容できる |
| 延性: | 良好な延性と加工性 | ||
製品の説明
高速回転機器（遠心分離システム、ミキサー、撹拌機、ポンプ、デカンター）では、回転支持シャフトと固定ハウジングの間の境界面が機器の信頼性を決定します。ここは、サポートシャフトインナースリーブ機能: シャフトの穴またはハウジングの内側に取り付けられた精密な円筒部品。ラジアル荷重とアキシアル荷重を吸収し、アライメントを維持し、シャフトとアセンブリの両方を摩耗から保護するように設計されています。
この重要な負荷ゾーンが磁気に敏感な環境（半導体ウェーハ処理、MRI に隣接した医療機器、または高純度医薬品の混合など）で動作する場合、標準的なスチール製スリーブでは、製品を汚染する磁気吸引やバッチの完全性を脅かす鉄粒子の生成など、許容できないリスクが生じます。

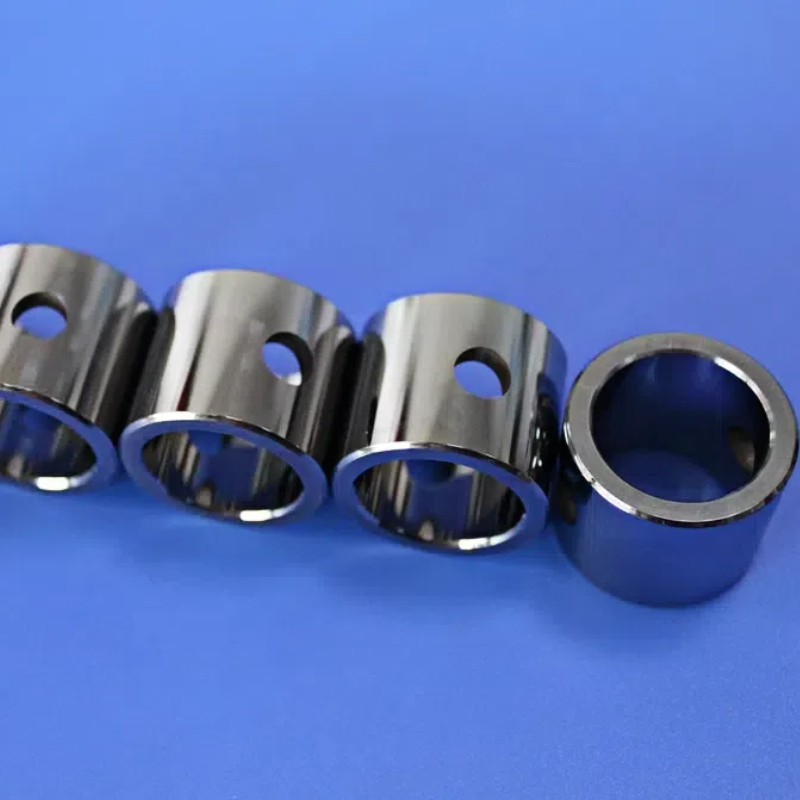

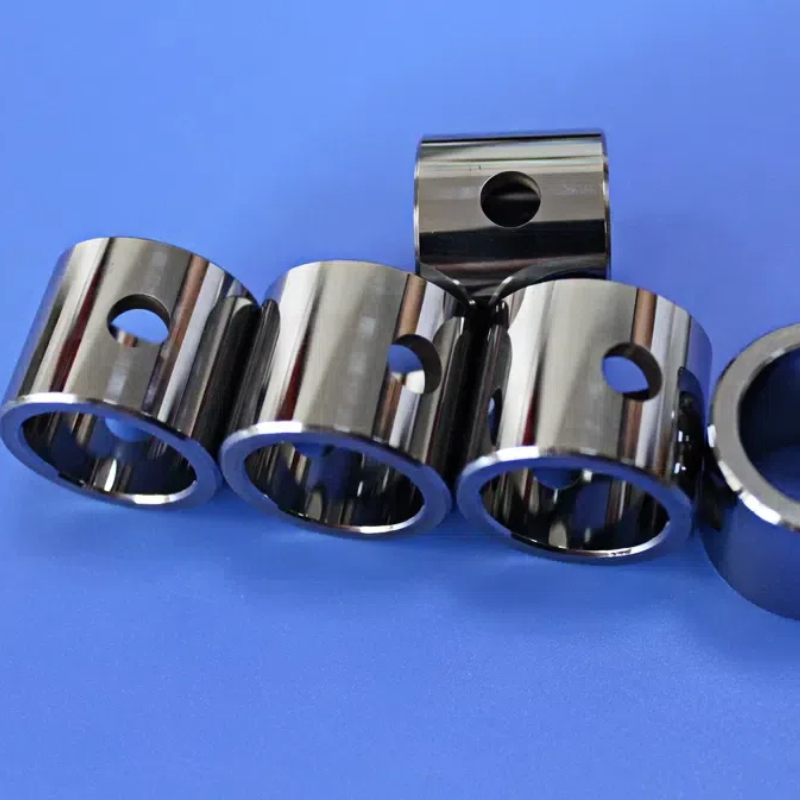

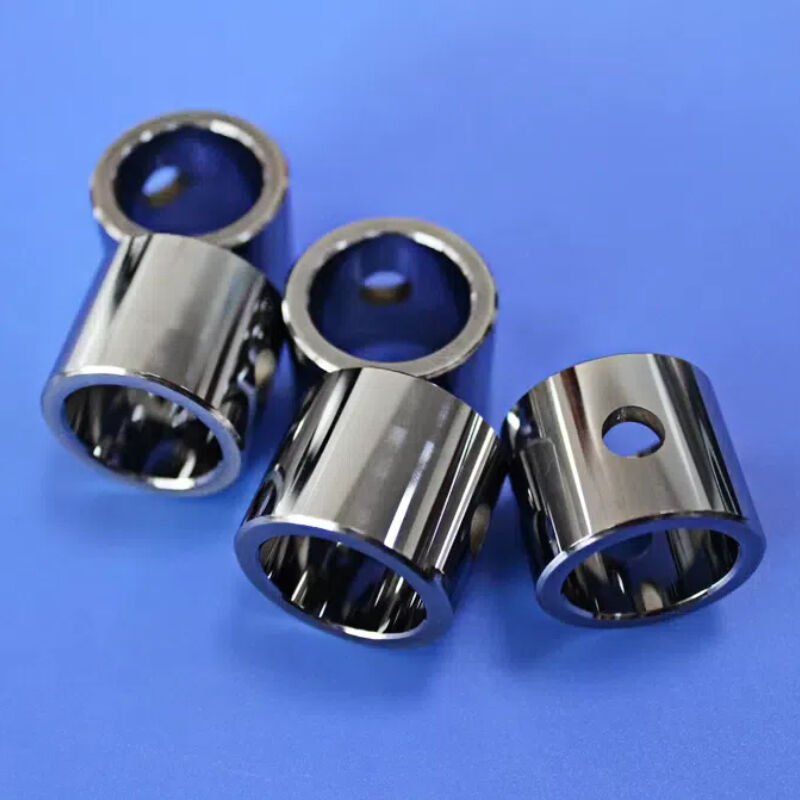

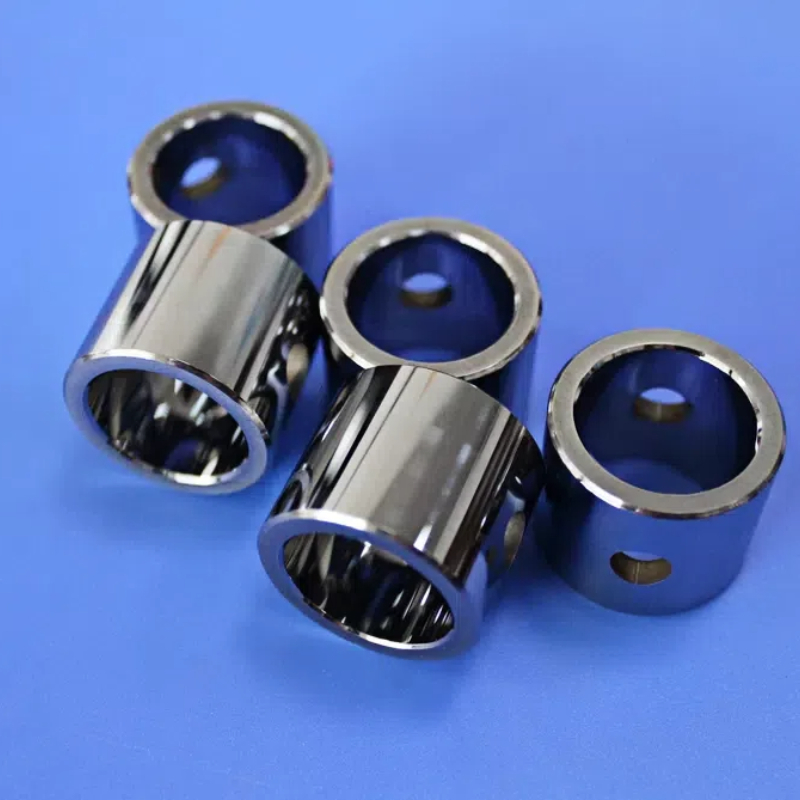

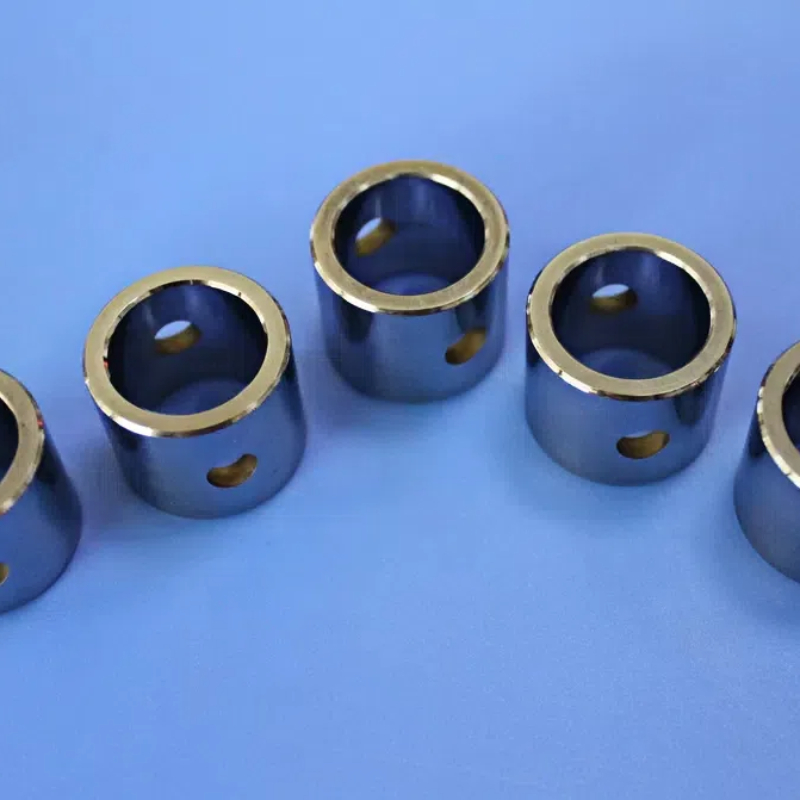

私たちの精密非磁性合金サポートシャフトインナースリーブこれらの厳しい条件向けに特別に設計されています。これらのインナースリーブは高度な WC-Ni (タングステンカーバイドニッケル) 合金で製造されており、耐荷重能力、絶対的な磁気中立性、優れた耐摩耗性の重要な組み合わせ他の材質が許容できない用途に最適です。
| パラメータ | 標準機能 | 高精度オプション |
|---|---|---|
| 材質グレード | WC-Ni (YN6、YN8、YN13+) | WC-Ni-Crにより耐食性が向上 |
| 硬度 | 89-92HRA | 全体を通して一貫した |
| 透磁率 | < 1.002 バッチ認定 | < 1.001 達成可能 |
| 使用温度 | 800℃まで | 材質に依存する |
| 特別な機能 | 潤滑溝、フランジ、段付内径、軸方向溝、オイルポケット、取付穴 | 顧客ごとの図面 |
| 成分 | 関数 | 当社の差別化 |
|---|---|---|
| サポートシャフトインナースリーブ | 耐荷重インターフェース: シャフトボアの内側に取り付けられ、ラジアル荷重をサポートし、シャフトのアライメントを維持し、ポンプまたは遠心分離機アセンブリの回転/固定インターフェースを保護するように設計されています。 | 荷重重視の非磁性材料—低摩擦だけでなく、ラジアル荷重とアキシアル荷重に対する耐性も最適化されています。 |
| ガイドブッシュ | 軸方向/回転運動用の低摩擦ガイド (エジェクター ピン、リニア スライドなど) | 以前のクライアント製品 - 異なる機能に重点を置いている |
| 外径リング | 外径で定義された位置決め、ベアリングレースまたはスペーサー | 以前のクライアント製品 - 外部フィットに焦点を当てた |
| 真空シール | 高真空下でのリーク防止 | 以前のクライアント製品 - シーリングに重点を置いた製品 |
のインナースリーブによって区別されます荷重を支えるミッション- 数百万回の動作サイクルにわたってシャフトとハウジングの界面を保護するための圧縮強度と耐摩耗性を主な理由として選択されています。
と呼ばれる: ベアリング スリーブ、サポート ブッシュ、インナー ベアリング ブッシュ、ポンプ シャフト ブッシュ、または回転サポート スリーブ。
| 財産 | 当社の WC-Ni サポートシャフトインナースリーブ | 標準ステンレススリーブ (316/304) | 標準 WC-Co ブッシング |
|---|---|---|---|
| 透磁率 | < 1.002 (非磁性) | 1.02-1.05 (わずかに磁性あり) | 1.5-2.0 (磁気) |
| 硬度 | 89-92HRA | ~70-90 HRB | 89-92HRA |
| 摩耗寿命と鋼の比較 | 10～50倍長い | 1× ベースライン | 並外れた |
| 耐荷重 | 高 (圧縮 >4,000 MPa) | 適度 | 非常に高い |
| 耐食性 | 優れた（Niバインダー） | 良好 (船舶グレード) | 中程度（酸に弱い） |
| 最高使用温度 | ～800℃ | ～425℃ | ～800℃ |
| 理想的な用途 | ケミカルポンプ、デカンタ、高純度混合 | 汎用 | 一般的なウェア、磁気に敏感な用途には適していません |
サポートシャフトインナースリーブは、シャフトを固定ハウジング内で支持する必要がある回転機器の重要なコンポーネントです。
サポートシャフトインナースリーブはアプリケーション固有のコンポーネント。私たちは以下を専門としています受注生産あなたの要件に基づいて：
| カスタマイズパラメータ | オプション |
|---|---|
| 寸法 | お客様の図面ごとのID、OD、長さ |
| フィットタイプ | 圧入、滑りばめ、中間ばめすきま |
| 材質グレード | YN6、YN8、YN13、WC-Ni-Cr、微粒子 |
| 表面の特徴 | 潤滑溝（スパイラル、アキシャル、クロスハッチ）、オイルポケット、グリース保持ディンプル |
| 取り付けの特徴 | フランジ、段付き外径、キー溝、ねじ内径、取り付け穴 |
| 特別な機能 | スプリットスリーブ設計、アキシャルポート、センサースロット |
| 量 | 単一のプロトタイプから大量生産まで |
