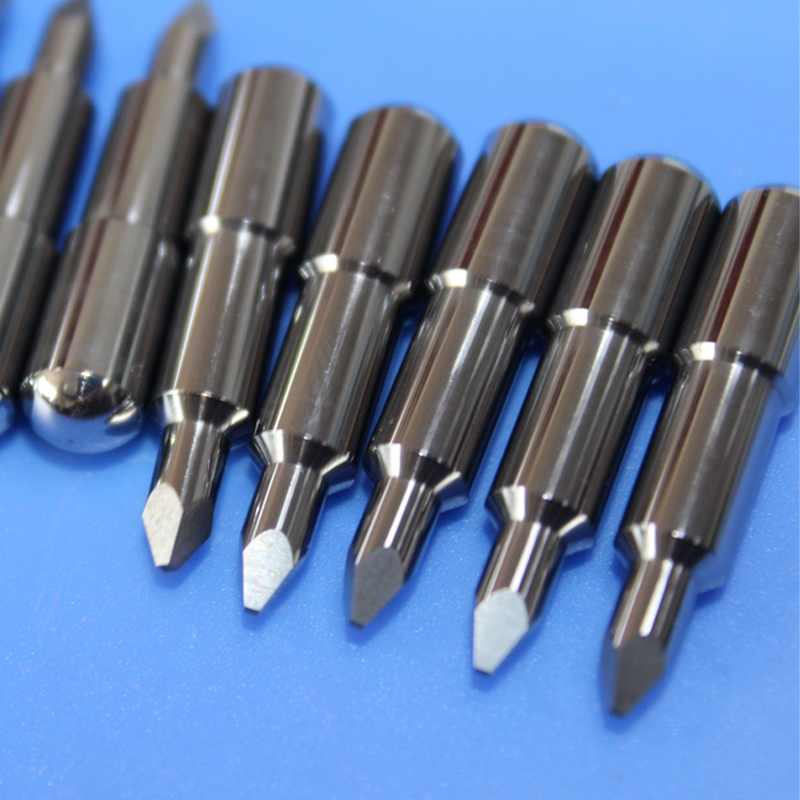

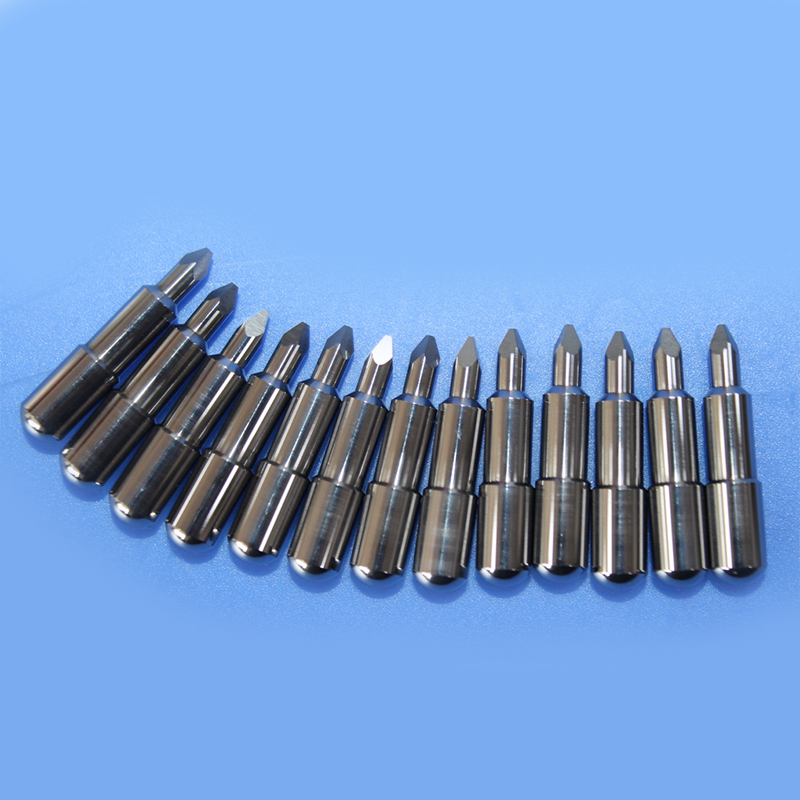

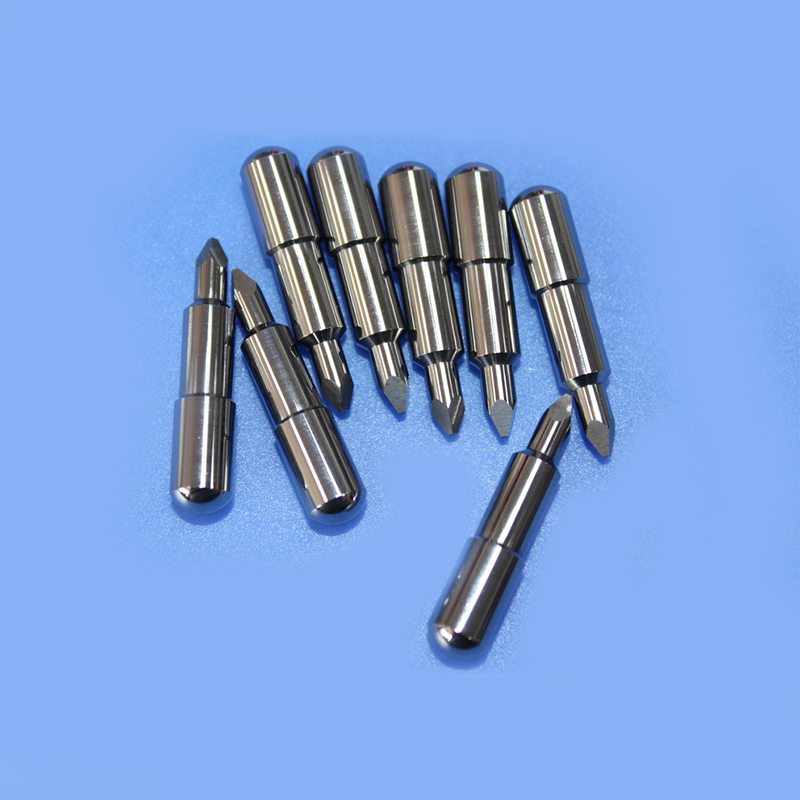

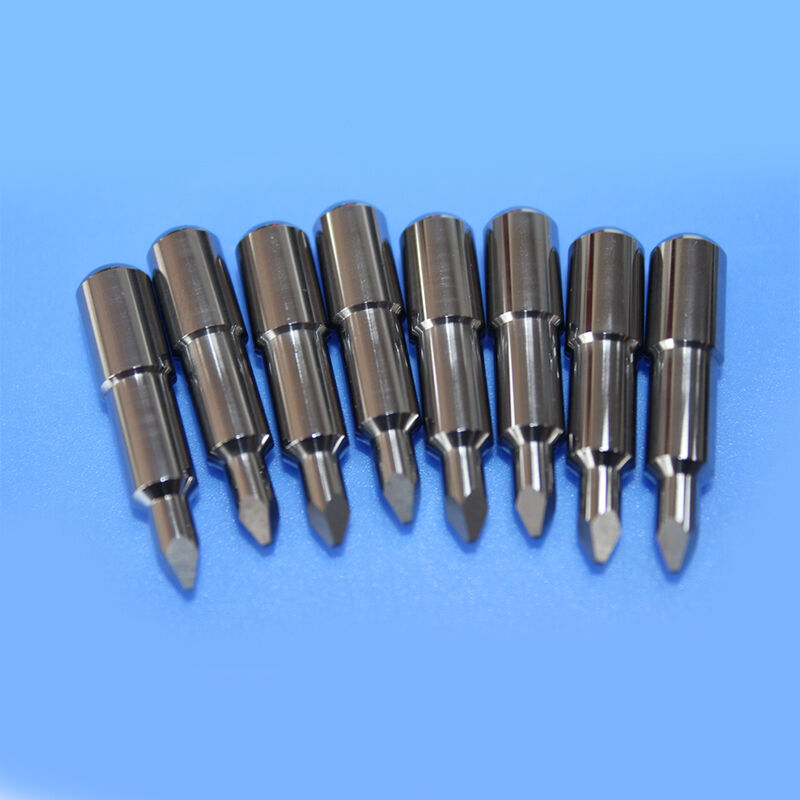

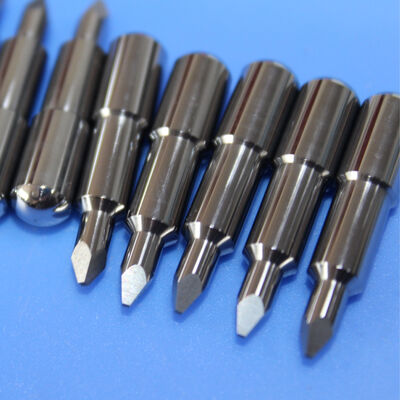

High Wear Resistance Arc Tungsten Carbide Hexagon Tip with High Dimensional Stability and Precision 0.001 - 0.01 mm
High Wear Resistance Arc Tungsten Carbide Hexagon Tip with High Dimensional Stability and Precision 0.001 - 0.01 mm High Wear Resistance Arc Tungsten Carbide Hexagon Tip with High Dimensional Stability and Precision 0.001 - 0.01 mm High Wear Resistance Arc Tungsten Carbide Hexagon Tip with High Dimensional Stability and Precision 0.001 - 0.01 mm High Wear Resistance Arc Tungsten Carbide Hexagon Tip with High Dimensional Stability and Precision 0.001 - 0.01 mm

高耐磨性 弧 タングステン・カービッド 高次元安定性 精度 0.001 - 0.01 mm の六角尖端

商品の詳細:
起源の場所: 中国
ブランド名: Sanxin
証明: ISO9001
モデル番号: SX-2265
お支払配送条件:
最小注文数量: 1個
価格: 交渉可能
支払条件: LC、T/T
供給の能力: 10000個/月
接触
  • 詳細情報
  • 製品の説明

詳細情報
磁気特性: 磁性でないもの 表面仕上げ: 滑らかで 輝く 鏡磨き
アドバンテージ: 高い耐摩耗性 焼入れ温度: 1400～1600℃
業種: メーカー 寿命: 長さ
寸法安定性: 高い サービス: 一段階のカスタマイズされたサービス
精度: 0.001～0.01mm

製品の説明

アークタングステンカーバイド六角チップ
アークタングステンカーバイド六角チップは、高性能タングステンカーバイド (WC) 材料から製造された高精度工作機械アクセサリです。円弧状の先端構造と六角シャンク設計を組み合わせたもので、主に旋盤、研削盤、フライス盤、CNC マシニング センターでのワークのクランプと位置決めに使用されます。この製品は、一般機械製造、自動車部品加工、航空宇宙などのあらゆる業界のシャフト系部品や回転部品の加工に幅広く使用され、正確な心出しと安定した回転を実現する重要な部品として機能します。
材料体系と製造プロセス
アーク炭化タングステン六角チップは、高純度の炭化タングステン粉末を主原料として、コバルト（Co）などの金属結合剤を添加し、粉末冶金法により製造されます。一般的なコバルト含有量は 10% ～ 20% で、密度は 13.85 ～ 14.5 g/cm3、硬度は HRA 86 ～ 92 に達し、横方向破断強度は 2200 ～ 4500 MPa、弾性率は 490 ～ 540 GPa、熱膨張係数は約 4.9 ～ 5.4×10-6/℃です。
チップは、固体一体型炭化タングステン構造として、または炭化タングステンインサートを埋め込むことによって製造でき、一体型設計により、一貫した性能の利点が得られます。製造プロセスには混合、プレス、焼結、精密研削が含まれており、幾何公差精度は±0.002 mmに達します。
構造設計とコア性能
円弧状の先端
円弧状の先端設計（SR3.6仕様など）により、ワーク中心穴と点接触ではなく面接触を実現します。これにより、接触応力が効果的に分散され、局部的な摩耗が低減され、ワー​​クとチップ間の摩擦抵抗が低減され、回転の安定性が向上します。タングステンカーバイド材料は、非常に高い硬度と耐摩耗性をチップに与え、硬化鋼チップよりもはるかに優れた耐用年数を実現すると同時に、効果的に摩耗に耐え、長期間の使用にわたってセンタリング精度を維持します。
六角シャンク
六角シャンク構造により、取り付け時やロック時のトルク伝達能力が向上し、標準レンチでの操作が容易になり、先端と機械主軸または心押台テーパ穴との確実な接続が確保され、加工中の緩みや位置ずれを防ぎます。
優れた総合性能
チップは高硬度（焼入れ鋼をはるかに上回る）、優れた耐摩耗性、優れた曲げ強度と圧縮強度、および切削液やクーラントによる化学的攻撃に耐えるある程度の耐食性を備えています。優れた剛性と安定性により、高速回転や重切削加工時の振動を効果的に抑制し、スムーズな加工を実現します。真円度は ≤ 0.002 mm に達し、振れは ≤ 0.006 mm 以内に制御され、R0.3 円弧の表面仕上げは Ra ≤ 0.4 を達成でき、精密加工の要件を満たします。
アプリケーションシナリオと仕様
アークタングステンカーバイド六角チップは、精密シャフト旋削、細長いワーク加工、バッチ穴加工、順送金型組立作業など、高い心出し精度と耐摩耗性が要求される用途に適しています。共通の仕様を以下の表に示します。
仕様項目 代表的なパラメータ/範囲
先端円弧半径(SR) 3.6 mm (図面ごとにカスタマイズ可能)
シャンク形状 六角形
全体の外径 カスタマイズ可能（例：Φ6.5など）
先端角度 60° (標準)、75°、90° (カスタマイズ可能)
真円度 ≤0.002mm
振れ(TIR) ≤0.006mm
表面仕上げ(Ra) ≤0.4
硬度範囲 HRA 86-92
コバルト含有量 6%-20%
選択とカスタマイズ
アークタングステンカーバイド六角チップは、顧客の図面に従って非標準の寸法と形状をサポートします。チップの選定にあたっては、被削材の材質、要求される加工精度、切削負荷の大きさ、動作速度、クーラント環境などを総合的に考慮してください。
当社は、材料の選択と評価、プロセス設計から完成品の納品に至るまで、全プロセスの技術サポートを提供し、製品がお客様の特定の加工ニーズを確実に満たすことを保証します。特定の動作条件に合わせたカスタマイズされたソリューションや、技術的なレビューを必要とする場合は、お気軽にお問い合わせください。
Arc Tungsten Carbide Hexagon Tip product illustration showing the arc-shaped tip and hexagonal shank design
