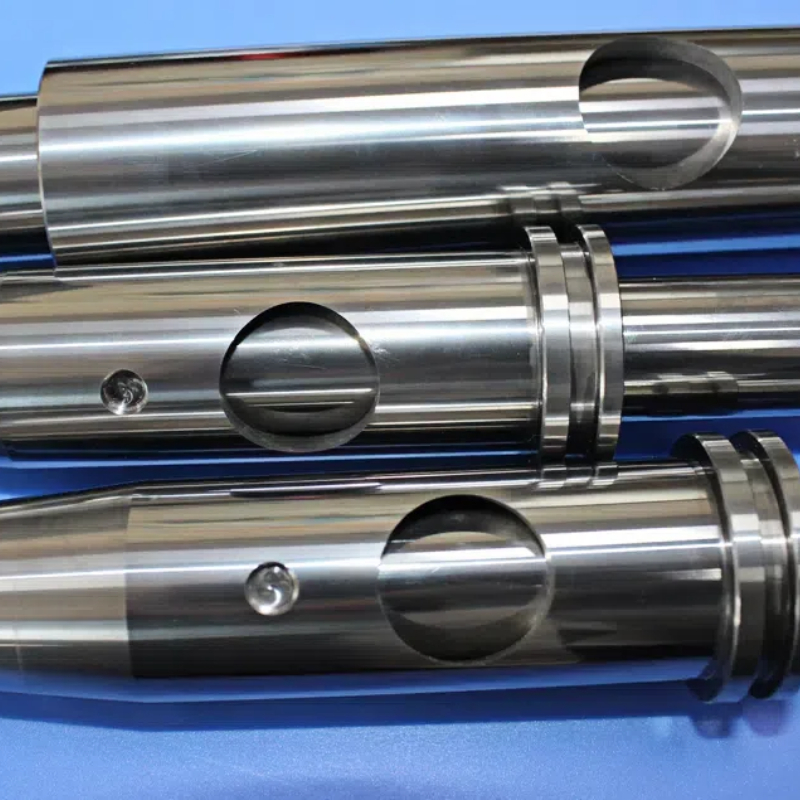

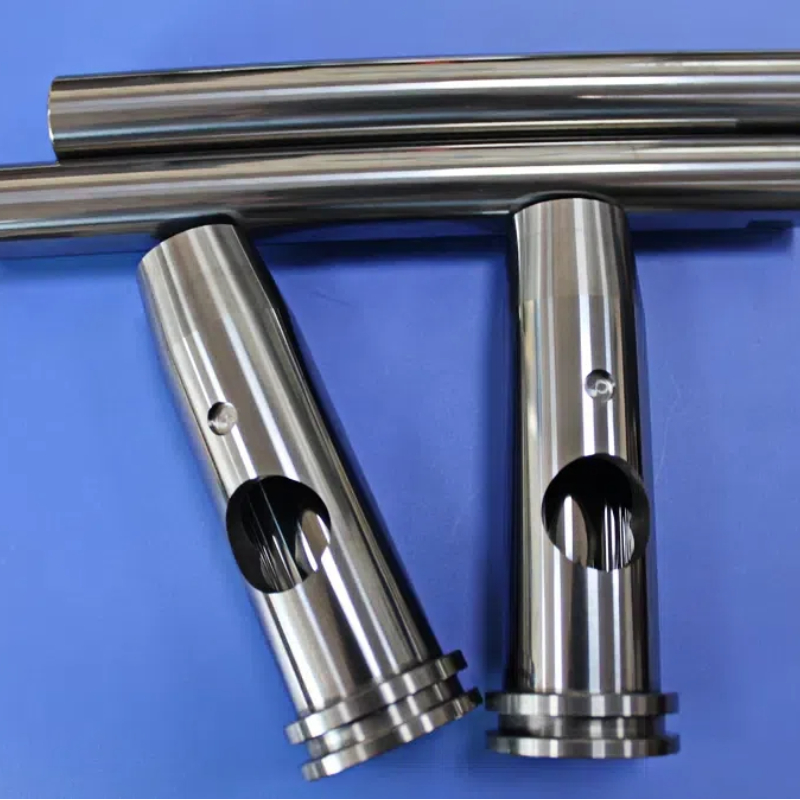

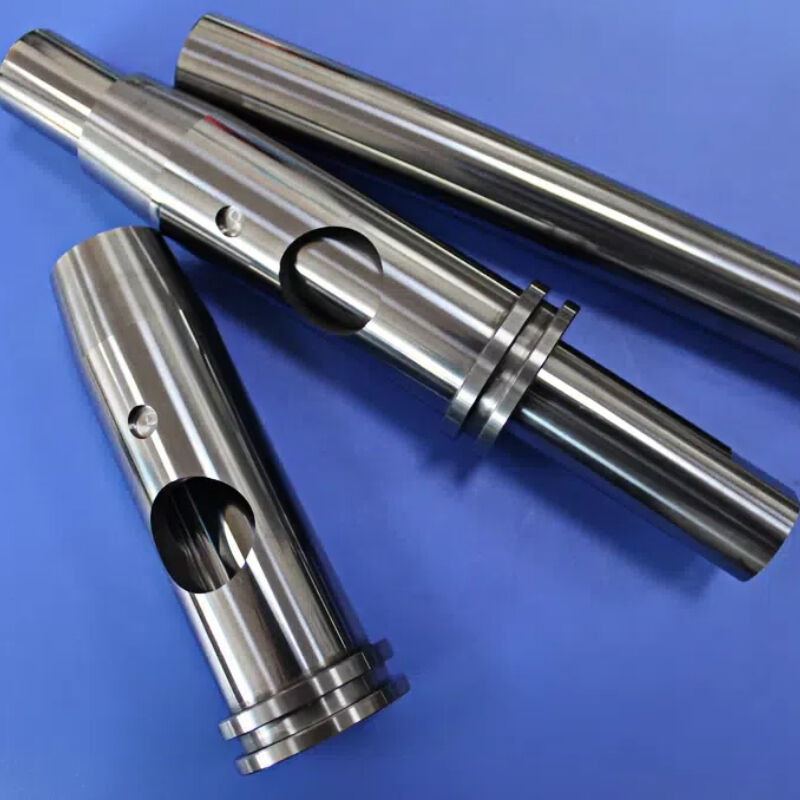

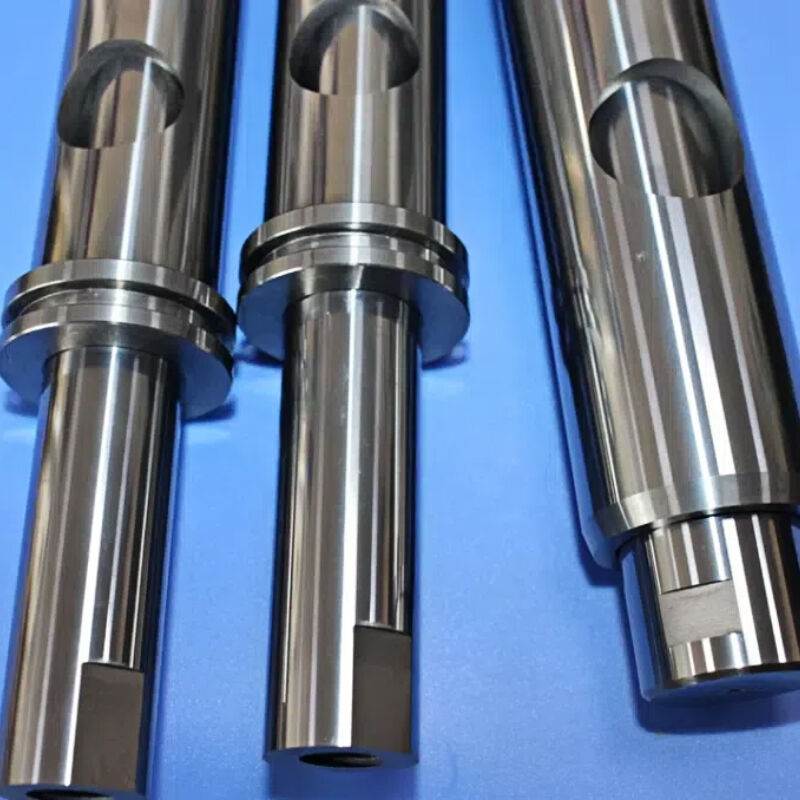

タングステン重合金防振ツールホルダー、サポートスリーブ付き、振動のない深穴加工用

サポートスリーブ付きタングステンカーバイドダンピングボーリングバー |深穴精密加工用防振ツーリング

精密機械加工において、振動は品質に対する主な障害となります。特に長さと直径の比率が 4:1 を超える深穴をボーリングする場合、工具のびびり、高調波共振、たわみが重大な課題となり、表面仕上げ、寸法精度、工具の寿命を損なうことになります。従来の鋼製ボーリングバーには、これらの要求の厳しい用途に必要な剛性と減衰機能が不足しています。

当社のサポートスリーブ付きタングステンカーバイド減衰ボーリングバーは、これらの制限を克服するために特別に設計されています。この統合ツーリング ソリューションは、炭化タングステンの卓越した剛性と高度に調整された質量減衰システムを組み合わせており、従来の工具では到達できない深さでも振動のない加工を可能にします。サポート スリーブは工具と​​機械の境界面での安定性を高め、最も困難な深穴ボーリング加工において一貫した再現性のあるパフォーマンスを保証します。

研究により、タングステンカーバイドダンパーは振動抑制においてスチール代替ダンパーよりも大幅に優れていることが確認されています。実験結果では、直径 0.5 mm、充填率 90% の YG6 タングステンカーバイド粒子を使用すると、最適な減衰性能が得られることが実証されました。

サポート スリーブは、複数の重要な機能を備えた完全なダンピング ボーリング バー システムを強化する重要なコンポーネントです。

• クランプインターフェースの強化:バーと機械スピンドルまたはツールホルダーの間の接触面積を最大化し、クランプの安定性と振動減衰能力を向上させます。
• スプリットスリーブデザイン:より大きな直径のバーの場合、分割スリーブ ホルダーはクランプ時に最大の接触面積を実現し、クランプの安定性と振動減衰の両方を大幅に向上させます。
• バーの保護:高硬度だが比較的脆い超硬材料を損傷する可能性があるラジアルクランプ力からタングステンカーバイドバー本体を保護します。
• 適応性:同じマシンインターフェースで異なるバー径を使用できるため、工具の選択が柔軟になります。

サポート スリーブは通常、高張力鋼または特殊合金で製造され、炭化タングステン バー本体との同心性と最適なフィット感を確保するために精密研磨されています。
