商品の詳細:
|
|
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Sanxin |
| 証明: | ISO9001 |
| モデル番号: | SX-2274 |
|
お支払配送条件:
|
|
| 最小注文数量: | 10個 |
| 価格: | 交渉可能 |
| 支払条件: | LC、T/T |
| 供給の能力: | 10000個/月 |
|
詳細情報 |
|||
| 材質グレード: | YG6X、YG8、YG10X、YG15 | 密度 (g/cm3): | 14.5～15.0 |
|---|---|---|---|
| 硬さ (Hra): | 89.0～93.5 | 曲げ強さ (N/mm²): | ≥ 1800 |
| 耐衝撃性: | 素晴らしい | 使用温度: | -200°C〜 +800°C |
| 加工方法: | の磨く粉砕切断 | 抗張力: | 700-1000 MPa |
| 抗張力: | 2500MPaまで | ||
| ハイライト: | 鏡製カービッドパンチ,ナノレベルの表面カービッドパンチ,耐磨性ウルフスタンカービッドパンチ |
||
製品の説明

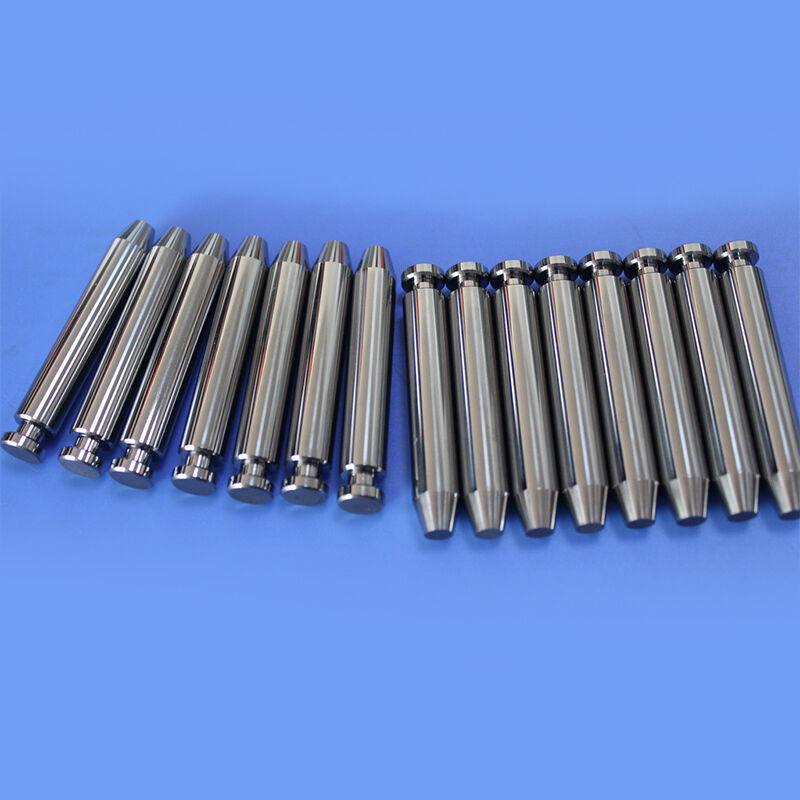

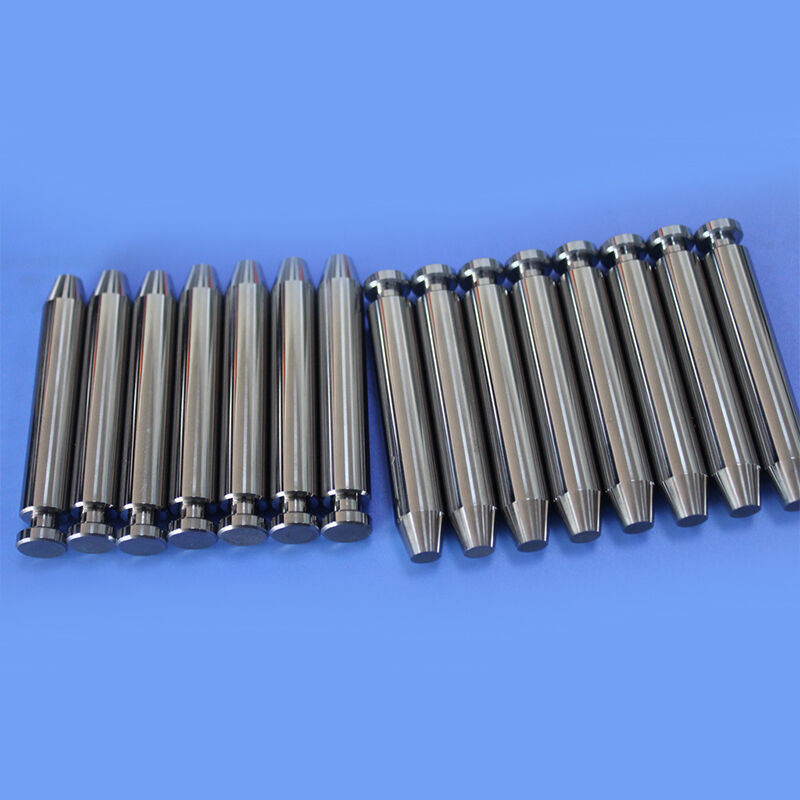

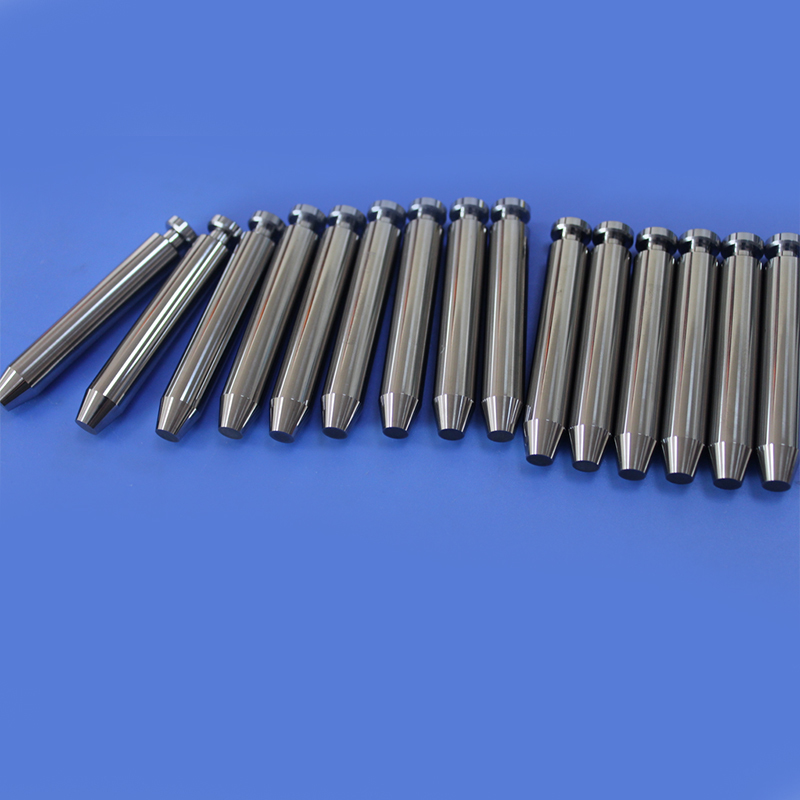

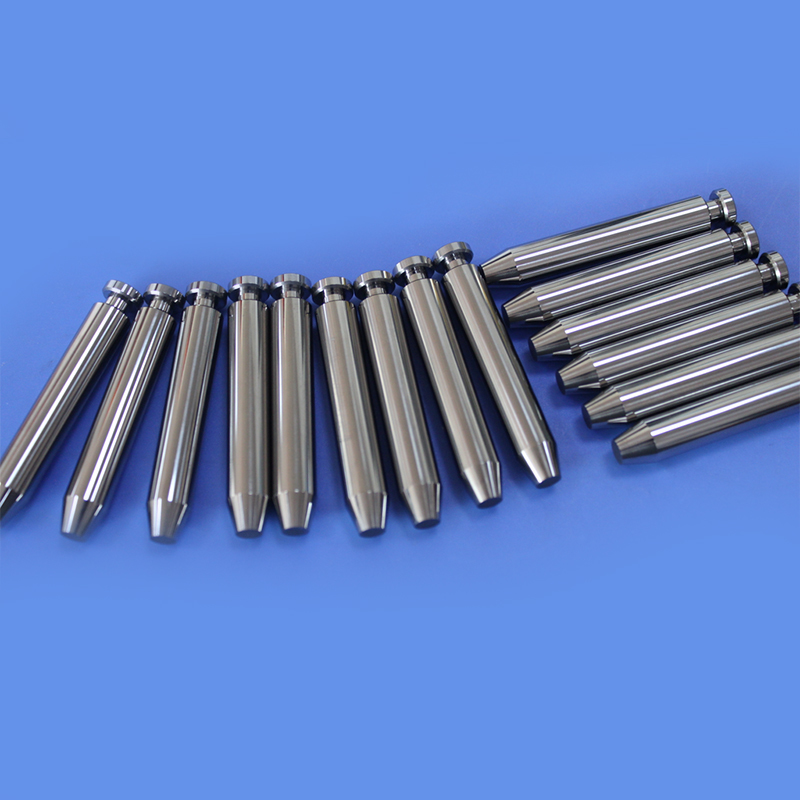

精密製造においては、パンチの表面品質が成形精度や金型の寿命に直接影響します。私たちの超硬鏡面研磨パンチは、高精度のスタンピング、絞り、粉末冶金産業向けに特別に設計されています。超微粒子超硬母材に当社独自の鏡面ラッピング加工を施し、超硬の優れた硬度を維持しながら究極の鏡面効果を実現しました。Ra≦0.02μm（場合によってはナノレベル）。これにより、材料の固着、かじり、磨耗などの一般的なスタンピングの問題が効果的に解決されます。
| パラメータのカテゴリ | アイテム | 標準仕様・範囲 | 備考 |
|---|---|---|---|
| 基板材料 | 材質グレード | YG6X、YG8、YG10X、YG15 | 用途に応じておすすめできる |
| 密度 (g/cm3) | 14.5～15.0 | - | |
| 硬度（HRA） | 89.0～93.5 | 値が大きいほど耐摩耗性が優れています | |
| 曲げ強さ (N/mm²) | ≥ 1800 | 値が高いほど靭性が優れています | |
| 加工精度 | 真円度 | ≦0.0005mm(0.5μm) | - |
| 真直度 | ≤ 0.001 mm / 100mm | - | |
| 表面品質 | ミラーグレード | ウルトラミラー / 標準ミラー / 不整地用 | - |
| 表面粗さ（Ra） | ≦0.01μm～0.02μm(ウルトラミラー) ≤ 0.05μm (標準ミラー) ≦0.1μm（粗面） |
値が小さい = 表面が滑らかになります | |
| 表面の光沢 | ブライトシルバー / 鏡面反射効果 | 工具跡もドラッグラインもありません | |
| 寸法範囲 | 直径(mm) | 0.10～50.00 | 0.10～1.0mmは微小径専門です |
| 全長(mm) | 20～300 | 推奨される長さと直径の比 ≤ 15:1 | |
| ヘッド形状 | フラット / 球面 (R-半径) / テーパー / 段付き / カスタムプロファイル | 図面ごとに完全にカスタマイズ可能 | |
| 主な特徴 | 摩擦係数 | ≤ 0.1 (対鋼、無潤滑) | 鏡面仕上げにより極めて低い |
| 熱膨張係数 | 約4.5 - 5.5 * 10⁻⁶/℃ | 鋼の約1/2 | |
| 弾性率 (GPa) | 600～650 | 非常に剛性が高く、変形しにくい | |
| 使用方法のリファレンス | 推奨ガイドブッシュクリアランス | 0.002～0.005mm（片面あたり） | クリアランスが少なすぎると焼き付きの原因となります |
| 最大。スタンピング速度の目安 | アプリケーションに応じて、最大 300 ～ 600 SPM | 高速スタンピングには剛性の高いプレスが必要 |
標準以外のカスタマイズを完全にサポートします。上表に記載されていない寸法や特殊な公差（±0.0005mmなど）については、弊社技術部門までお問い合わせください。
