YG15 タングメンカービッド パンチ T型&R型冷凍ヘッシングに高衝撃耐性

コールドヘッディング、重度スタンプ、鍛造作業では、パンチは数百万サイクルの間、精密な寸法精度を維持しながら、極端な機械的応力（繰り返し衝撃荷重、高圧縮力、摩耗）に耐える必要があります。従来の工具鋼パンチが、ひび割れ、変形、または摩耗により早期に故障すると、ダウンタイムと生産性の損失によるコストは即座に、かつ甚大になります。

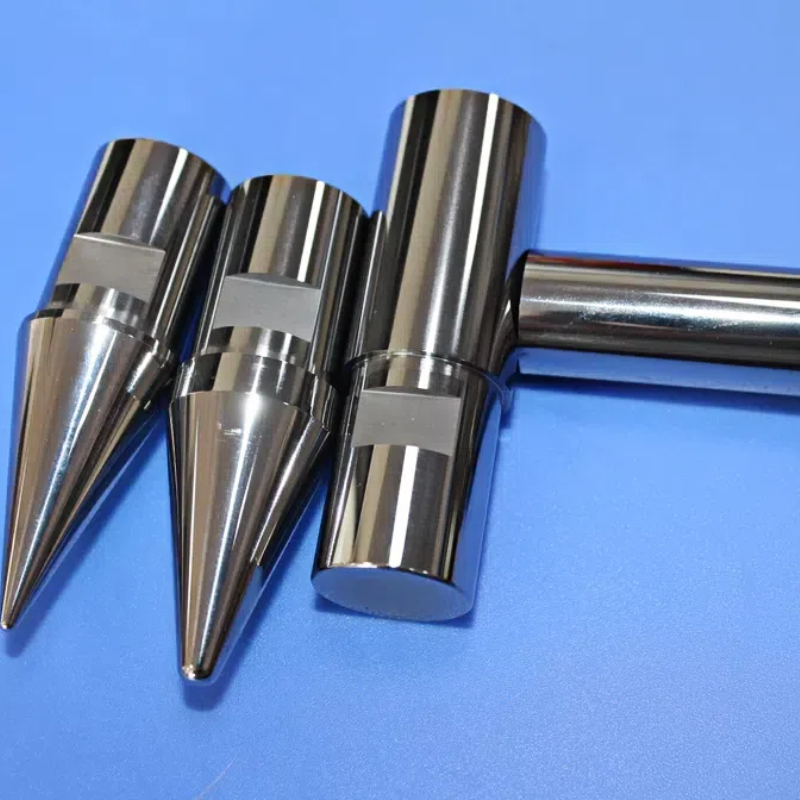

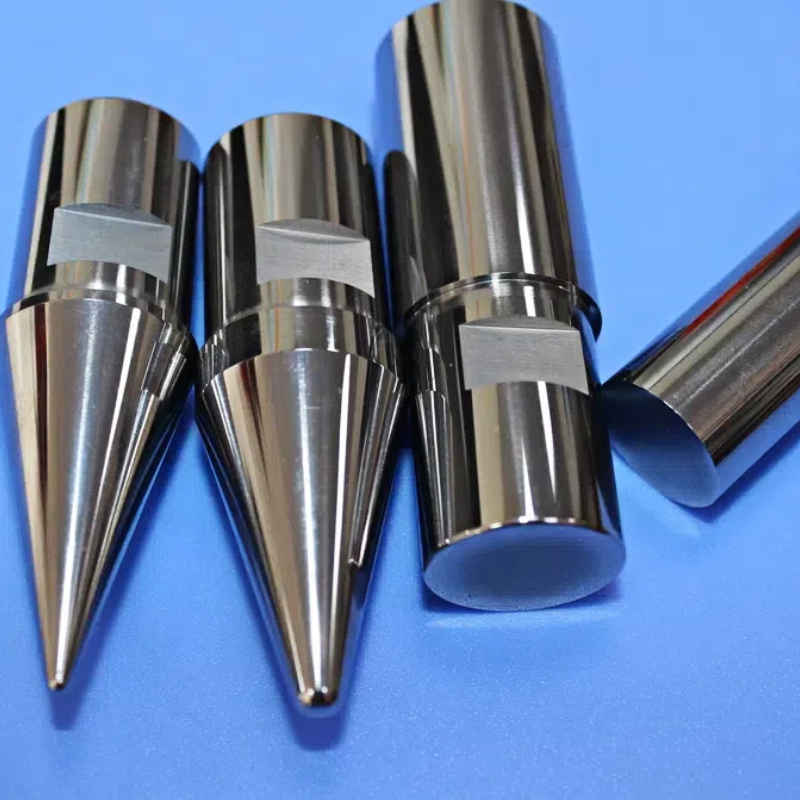

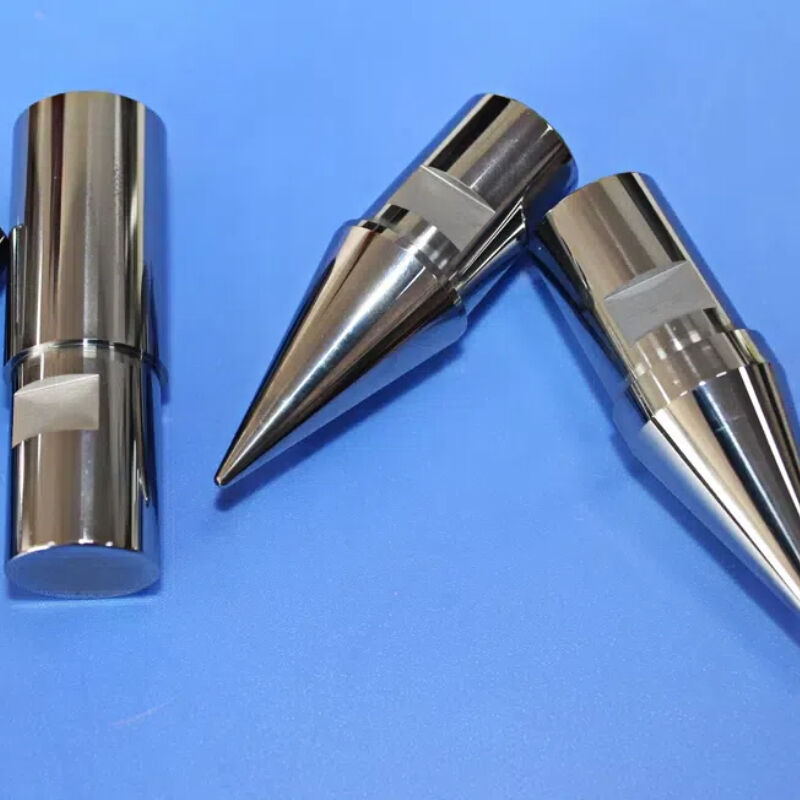

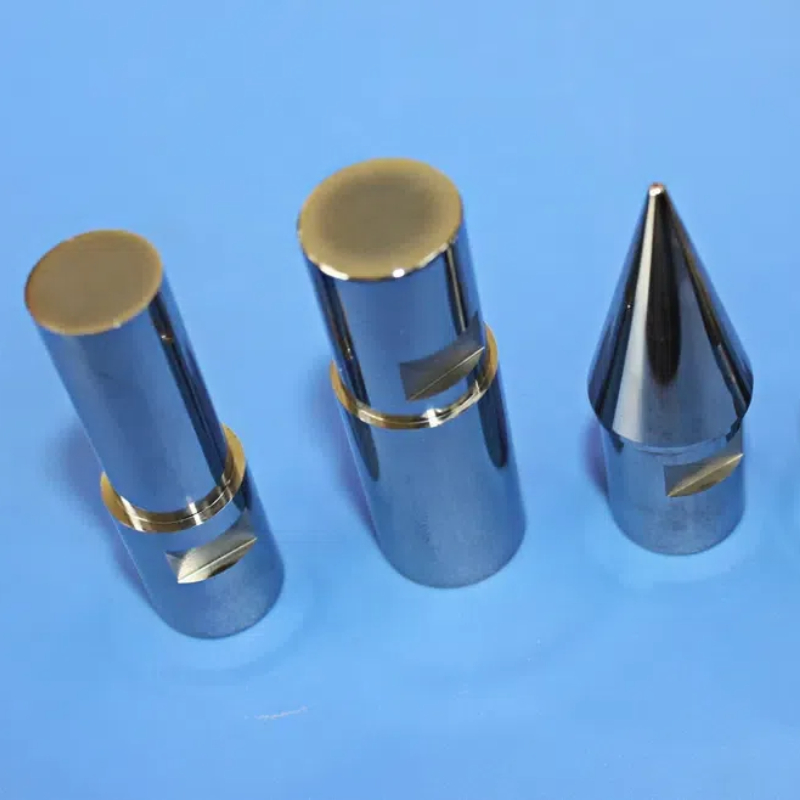

当社のYG15タングステンカーバイドT型およびR型パンチは、これらの要求の厳しい高衝撃用途向けに特別に設計されています。プレミアムYG15超硬合金（高コバルト（15% Co）タングステンカーバイドグレードで、強度、靭性、耐摩耗性の優れた組み合わせで知られています）から製造されたこれらのパンチは、最も困難なコールドヘッディング、スタンプ、鍛造作業に必要な耐久性と信頼性を提供します。

T型パンチとR型パンチは、特定の成形用途向けに設計された特殊な工具形状です。その独特のプロファイルは、標準的な円筒形パンチでは必要な形状を達成したり、加えられた応力に耐えたりできない多段コールドヘッディングおよびプログレッシブスタンププロセスにおける精密な材料変位と部品形成を可能にします。

YG15は、約85%の炭化タングステン（WC）と15%のコバルト（Co）バインダーからなるタングステン-コバルト（WC-Co）超硬合金グレードです。この組成は、高応力成形工具の優先材料となる独自の特性バランスを提供します。

• 優れた耐衝撃性： 15%のコバルトバインダー含有量により、YG15はYG6やYG8のような低コバルトグレードよりも大幅に高い靭性を備えています。これにより、大応力と大きな衝撃荷重を伴う用途に最適です。
• 荷重下での高強度： YG15は優れた圧縮強度と曲げ強度を示し、コールドヘッディングや重度スタンプで発生する極端な圧力下でも構造的完全性を維持します。
• 良好な耐摩耗性： YG15の耐摩耗性はYG8よりもわずかに低いですが、その優れた強度と靭性により、耐衝撃性が主な要件となる用途ではより良い選択肢となります。
• 要求の厳しい用途で実績： YG15は、大応力下でのパンチング、スタンプ、鍛造工具、および高圧縮比下での鋼管および鋼棒の引き抜きダイに広く使用されています。また、モーターおよびエレクトロニクス用のプログレッシブダイパンチおよびダイにも適しています。
• 費用対効果の高いパフォーマンス： YG15は、パフォーマンスとコストの優れたバランスを提供し、工具寿命が収益性に直接影響する大量生産環境での選択グレードとなっています。

T型パンチは、より広いヘッド部とより狭いボディを持つ独特のT字型プロファイルを備えており、特定のコールドヘッディングおよび成形用途向けに設計されています。

• T型ファスナーのコールドヘッディング：T型ヘッド構成のボルト、ねじ、その他のファスナー
• 多段コールドフォーミング：T字型プロファイルが精密な材料変位を可能にするプログレッシブ成形作業
• バルク材料成形：大きな材料の流れと変形を必要とする用途
• プログレッシブダイスタンプ：T字型が強化されたガイダンスとアライメントを提供する場合

R型パンチは、成形作業中のスムーズな材料の流れを可能にし、応力集中を低減する、半径状または湾曲した成形面を備えています。

• 半径成形：成形部品に湾曲または半径状のフィーチャーを作成する
• 応力集中低減：R字型プロファイルが成形力をより均等に分散し、材料のひび割れやパンチの破断のリスクを低減します
• スムーズな材料の流れ：半径状の表面がコールドヘッディング中の材料変位を均一に促進します
• 改善された表面仕上げ：R字型プロファイルがより滑らかな成形表面を生成し、二次仕上げ作業を削減または排除します

多くのコールドヘッディング用途では、T型パンチとR型パンチが多ステーション成形システム内で組み合わせて使用されます。T型パンチが初期の材料変位とヘッド成形を行い、R型パンチがスムーズな半径状の遷移で最終的な形状を提供します。この逐次的なアプローチにより、高精度かつ一貫性のある複雑なファスナー形状の製造が可能になります。

• 材料証明書：組成、密度、硬度、TRSを確認するバッチ記録による完全なトレーサビリティ
• 寸法検証：重要寸法（直径、長さ、プロファイル形状、同心度）の100%検査
• 表面仕上げ測定：プロフィロメーターおよび白色光干渉計による検証
• 硬度試験：パンチ全体にわたる均一性を検証
• ISO 9001:2015認証：品質管理システムにより一貫した製品品質を保証

T型パンチは、コールドヘッディングおよび成形作業で、T型ヘッド構成のファスナーおよび部品を作成するために使用されます。また、プログレッシブダイスタンプでも使用され、T字型プロファイルが強化されたガイダンスとアライメントを提供します。

R型パンチは、スムーズな材料の流れを可能にし、応力集中を低減し、成形部品の表面仕上げを改善する半径状の成形面を備えています。これらは、湾曲または半径状のフィーチャーが必要なコールドヘッディングおよび成形作業で一般的に使用されます。

はい。カスタムT型プロファイル、R型プロファイル、その他の特殊形状を含む、お客様の正確な仕様に合わせてパンチを製造します。迅速な見積もりについては、図面または要件をご提供ください。
